بلك يخفض التكلفة ومدة التنفيذ

التعريف
يتعلق هذا الاختراع بتصميم بلوك يستخدم في المنشأءات العمرانية، وهو عبارة عن بلوك يتميز بمواصفات تتيح له الترابط مع بعضه البعض في جميع الاتجاهات بواسطة الخرسانة المسلحة التي تعمل على منع النفاذية بين البلوك دون ظهورها إلى الخارج مما يجعل الوجه الخارجي للبلك متناسق مع بعضه عدا فواصل الالتقاء بين البلوك،

وبواسطة هذا النوع من البلوك يمكن تنفيذ صبات الخرسانة المسلحة دون استعمال الشداة الخشبية، كما يمكن الاستغناء عن جميع التشطيبات مثل اللياسة والدهانات لأنه مجهز مصنعيًا بذلك







مكوناته


يتكون من نوعين الأول (بلك هرمي ) يستخدم في بناء السقف، والثاني يستخدم في بناء الحوائط و ينقسم إلى ثلاثة أقسام (بلك مستقيم، بلك زاوية، بلك مقفول) وكل منهما له استخدامه الخاص حيث يستخدم البلك المستقيم في بناء الحوائط، ويستخدم بلك الزاوية لربط الحوائط مع بعضها نيابة عن الكمر وكذلك في الميدة، ويستخدم البلك المقفول في بناء الأعمدة المنفصلة عن الجدران وفي نهايات الحوائط وعند الأبواب والشبابيك، وجميعها تتميز بعامل أساسي مشترك يتمثل في التجويف أو السقوط الدائري والمتصل حول محيط البلكة بحيث يكون عمود بين كل بلوكتين يسمح بمرور الخرسانة ومواد التسليح في جميع الاتجاهات بين البلك ويمنع النفاذية.

ويمكن تصنيعه من مواد مختلفة (مثل الطوب الرملي والفخاري والبلك الإسمنتي والحجر الطبيعي ومن مواد البليمرات مثل البولي اثلين ومن البولي ستارين المغلف بالرخام أو السيراميك، أوبلك زجاج أو بلك من الخشب، أو الألمنيوم، وغير ذلك من المواد المختلفة والطرق والأساليب المتعددة









طـريقـة التنفيــذ


يكون البلك مجهز مصنعيا بالتشطيبات الخارجية أو بنعومة اللياسة، يتم بناءه بنظام الحوائط الحاملة، وعند الحاجة للأعمدة يمكن توفير مساحة ملاصقة للحائط يتم إخفاءها بواسطة البلك،

بالنسبة للتمديدات الكهربائية فإنها تتم بدون تكسير حيث توضع الليات قبل صبة الخرسانة وبواسطة الدريل يتم إحداث فتحة في البلك لخروج اللي وتركيب الفيش، وكذلك الحال في السباكة، أو تتم بنظام البيكس، أو تكون خارجية، وكذلك مواسير الصرف الصحي بحجم 3بوصة يمكن تمريرها من خلال فتحات البلك،

أما السقف فله طريقتان الأولى تتم بواسطة البلك المخصص لبناء الحوائط حيث يبنى على شكل حائط ثم يسقف به كالمتبع في البريكاست






الطريقة الثانية تتم بواسطة البلك الهرمي حيث تستخدم السـقالة المعتادة ويوضع عليها البلك الهرمي إلى جانب بعضه البعض ثم يوضع الحديد بشكل تربيعي بين البلك عبر الفراغات الجانبية ثم توضع الخرسانة.

يمكن بواسطته تنفيذ المباني مسبقة الصنع بدون الالتزام بقوالب مخصصة لكل نموذج كما هو الحال في (البيركاست)، فيمكن تشكيله مع بعضه ليكون مبنى متكامل فيما في ذلك الأعمدة التي تنشى داخل الحوائط وتحمل المبنى إضافة لصبة السقف التي تبنى على شكل حائط في الأرض ثم ترفع وتوضع سقف للمبنى ،




ويمكن بناءه على الأرض على شكل حرف U وقلبه للأسفل لعمل المستودعات والكراجات وغيرها .. ومن ثم تكملة الضلعين المتبقيين لتقفيل المبنى،


كما يمكن استخدامه في إنشاء العبارات وقنوات التصريف بالتصنيع المسبق أو تنفيذه في الموقع بسرعة فائقة وبدون استعمال الشداة الخشبية،



كما يمكن استعمال مادة الطين بدلا من الخرسانة كعامل ربط بين البلك وعازل في نفس الوقت، كما يمكن حقنه بمواد تماسك أخرى مناسبة يتم ابتكارها كالربل وغيره لمقاومة الزلازل.



كما يمكن تطبيقه في جميع مجالات البناء والإنشاءات المعمارية المختلفة من مباني مختلفة التصاميم وجسور وسدود وأبراج ومجسمات جمالية وديكورات وأثاث وغير ذلك من التصاميم التي كان في السابق يصرف على تنفيذها الكثير من المال والجهد والوقت.



كما يمكن تفكيكه وإعادة تركيبه خاصة إذا كان قد تم تنفذه بواسطة المواسير حيث أن المواسير تقوم بالربط الرأسي ونقل الأحمال والبلك يقوم بالربط الأفقي للمبنى. يتميز البلك المبتكر بالعزل الفراغي والذي من الممكن استغلاله في عزل أسطح المباني بوضعه فوق البلاط حيث اثبت جدواه في عزل الحرارة المنبعثة من الأرض في الأماكن المكشوفة في الأحواش والاستراحات وخاصة عندما يتم رشه بقليل من الماء فانه يعطي برود ة تدوم إلى اليوم الثاني.




كما يتميز بالعزل الفراغي الموجود في جانب واحد من البلك أو في كلا جانبيه مما يعطي قدرا كبير من العزل الحراري بأقل التكاليف وأسرع الطرق الممكنة للتنفيذ مع عدم شغل حيز كبير من المساحة.




وللبلك الكثير من التطبيقات المختلفة التي لا يمكن حصرها مما يلبي رغبات المعماريين المختلفة وطموح ذوي الأفكار الإبداعية مما يفتح آفاق جديدة لاستنباط الكثير من الأفكار الإبداعية في مجالات مختلف من الإنشاءات المعمارية علاوة على العمل على تبسيط عملية البناء وخفض تكاليفه مع سرعة في التنفيذ، فنجد انه لا يحتاج إلى الكثير من المهن السابق مثل النجارين والمليسين والدهانين وبالتالي توفير تكاليف المواد التي يعملون عليها إضافة إلى أجور هؤلاء المهنيين.





وهو حاصل على براءة اختراع، وحائز على ميدالية معرض جنيف العالمي، وإشادات كثيرة من المسئولين وذوي الاختصاص.













(اضغط على الصورة للتكبير)


بلك مستقيم










بلك مقفول







بلك زاوية لربط الحوائط افقيا







بلك هرمي للسقف






شهادة براءة الاختراع




شهادة معرض جنيف للاختراعات

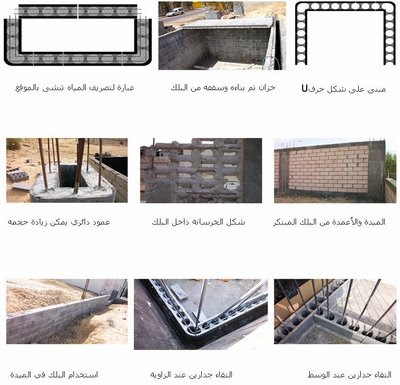

استخدام البلك في انشاء الميدة



















انشاء الميدة والاعمدة والكرنيش من البلك المبتكر






بناء البلك بدون ظهور الخلطة الاسمنتية للخارج






ويمكن اضافة وجه بوية






من الممكن تشكيل الحجر او الرخام والقرنيت على هذا الشكل واستخدامها في الحوائط الحاملة



نماذج من التجربة







البلك المعزول








انشاء المنارات والمجسمات الجمالية






انشاء العبارات




-->
طريقة انشاء السقف

يبنى السقف كحائط قائم ثم ينزل على جنبه ليصبح سقفا للخزان أو الغرفة








































نفذت الطريقة بواسطة رافعة يدوية











يتم تنزيل الحائط حتى يصبح سقف






















يمكن تقسيم السقف الى اجزاء يسهل رفعها بواسطة الرافعة






























يمكن تكسيح حديد السقف ليصبح قاعدة لاعمدة الدور الثاني









بداية انشاء الدور الثاني











منظر تشبيهي لطريقة تنفيذ البناء يوضح شكل الحوائط والسقف ونصف بلكة لتغطية صبة السقف واستبدال الخشب بفرشة خرسانة سماكة 5سم واستمرار البناء الى الدور الثاني والذي يليه











من استخدامات البلك عزل الحرارة في اسطح المباني والارضيات المكشوفة











يستخدم البلك للجلوس وعند رشه في المساء بقليل من الماء يبقى باردا الى الصباح


























اماكن جلوس مرتفعة















مقطع عرضي مفرغ للحواجز الامنية
او نيوجرسي






(نيوجرسي )
 يستخدم في الجزيرة الوسطية بين الطرق






تشكيل البلك حسب الطلب كعمل الاحواض او الحواجز الامنية











مسقط رأسي يوضح البناء بالبلك على شكل حرف U مقلوب











خفض التكلفة يصل الى 70%








جميع التصاميم يمكن تنفيذها بدون قص أوتكسير

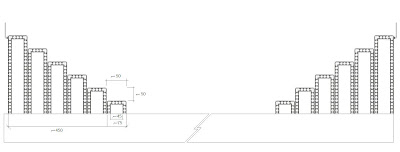

مقطع عرضي يوضع انشاء مختلف المدرجات الرياضية مسبقة الصنع













اضغط لعرض الفديو
